高性能不規則充填物 カスケードミニリング®CASCADE MINI-RINGS

カスケードミニリング® (CMR)は英国M.T.L社によって研究開発された画期的な充填物で、1981年に日本市場の草分け的導入以来、常に不規則充填物No.1の周知性と信頼性を勝ち得てきた製品です。

従いまして、弊社製品はCMRもどきの模倣品とは異なり、一貫して商標に恥じない技術ノウハウを継承しておりますので、ご安心して採用いただけます。

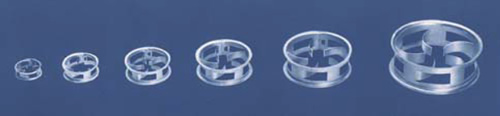

金属製 カスケードミニリング®

金属製 カスケード・ミニ・リング

金属製CMR サイズ表
サイズ 概略寸法
(mm,approx.)
(外径×内径×高さ)
パッキング・
ファクター
F (l/ft)
比表
面積
(m²/m³)
空隙率
(%)
重量※1)2)
(kg/m³)
No. 0P φ17×φ15×6H 55 435 96 285
No. 1P φ25×φ22×8H 40 257 96.5 255
No. 1.5P φ34×φ29×11H 29 199 97.2 210
No. 2P φ43×φ38×14H 22 155 97 165
No. 2.5P φ51×φ44×17H 18 132 97.3 135
No. 3P φ66×φ57×21H 14 108 97.6 140
No. 4P φ86×φ76×28H 10 77 98.3 110
No. 5P φ131×φ118×41H 8 55 98.6 90
注記 :1)重量は標準材質のSUS304としています
:2)重量は材料板厚公差・製作寸法公差の影響により、±10%の誤差があります
材質例:

SUS304、SUS304L、SUS316、SUS316L、SUS329J4L、
CS、チタン、HC-22、モネル、純ニッケル、アルミニウム

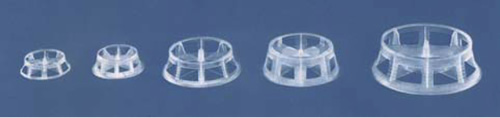

プラスチック製 カスケードミニリング®

プラスチック製 カスケード・ミニ・リング

プラスチック製CMR サイズ表
サイズ 概略寸法
(mm,approx.)
(外径×内径×高さ)
パッキング・
ファクター
F (l/ft)
比表
面積
(m²/m³)
空隙率
(%)
重量
(kg/m³)※1
No. 0A φ38×φ30×13H 55 330 89 PE/PP/HRPP 83
UPVC 140
CPVC 158
PVDF 178
ETFE 175
PFA 208
No. 1A φ50×φ39×17H 30 230 92 PE/PP/HRPP 72
UPVC 119
CPVC 141
PVDF 160
ETFE 159
PFA 185
No. 2A φ78×φ61×25H 18 130 93 PE/PP/HRPP 57
UPVC 99
CPVC 108
PVDF 126
ETFE 123
PFA 144
No. 2 φ75×φ61×22H 15 118 94 PE/PP/HRPP 45
UPVC 74
CPVC 78
PVDF 94
ETFE 93
PFA 106
No. 3A φ104×φ84×32H 12 79 95 PE/PP/HRPP 43
UPVC 68
CPVC 77
PVDF 85
ETFE 84
PFA 93

注記:1)重量は製作寸法公差の影響により、±10%の誤差があります

材質例:

1)PE(ポリエチレン)

2)PP(ポリプロピレン)

3)HRPP(耐熱ポリプロピレン)

4)UPVC(無可塑塩化ビニール)

5)CPVC(後塩素化ビニール)

6)PVDF(2弗化ビニリデン)

7)ETFE(4弗化エチレン・コポリマー)

8)PFA(4弗化フッ素樹脂)

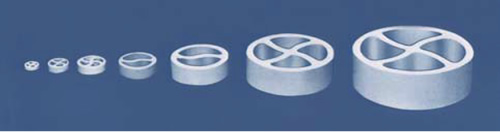

セラミック製 カスケードミニリング®

磁器製 カスケード・ミニ・リング

セラミック製CMR サイズ表
サイズ パッキング・
ファクター
F (l/ft)
重量
(kg/m³)
比表
面積
(m²/m³)
空隙率
(%)
概略寸法
(mm,approx.)
No. 0X 470 940 329 52 25φ×9H
No. 0.5X 210 860 224 57 38φ×13H
No. 1X 108 840 166 63 51φ×17H
No.1.5 80 700 121 71 60φ×20H
No. 2 38 630 98 73 76φ×25H
No. 3 24 670 79 78 102φ×34H
No. 5X 18 720 60 69 152φ×51H
No. 7X 15 750 203φ×68H

重量は、代表的なセラミック材料の比重(2.29)で計算しています。
